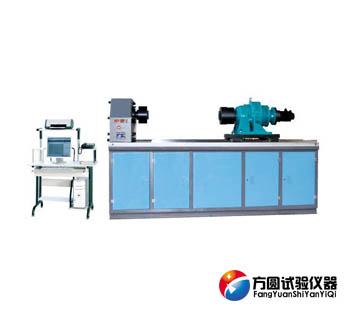

NDW系列微机控制材料扭转试验机


作者: 济南91视频聊天COM试验仪器

点击:

发布时间:2018-11-08 15:01:05

QQ:1906405207 手机:13335188850 陈
产品介绍
 一、产品概述:
  本NDW系列试验机加载由计算机控制日本进口交流伺服控制系统,通过交流伺服电动机,摆线针轮减速机带动主动夹头旋转加载,扭矩和扭角检测采用高精度扭矩传感器和光电编码器,计算机动态显示试验扭角扭矩曲线,加载速率,试验力峰值等。检测方法符合GB10128-88金属室温扭转试验方法的要求。
  二、适用范围:
  本试验机主要用于对金属材料或非金属材料进行扭转试验,也可以对零部件或构件进行扭转试验,是航空航天,建材行业,交通运输,科研部门,各类大专院校和工矿企业力学实验室用来测定材料扭转性能必备的检测仪器。
  三、功能及特点:
  1.加载方式:采用进口交流伺服电机及驱动器,可正反两个方向施加扭矩;
  2.扭矩和扭转角的检测:采用高精度对称扭矩传感器,扭转角的检测采用高精度LEC型光电编码器。 操作:具有手动操作(有正反向手动操作按钮)和计算机操作两种方式;
  3.基于WINDOWS平台下的专用测控软件,采用人机交互方式分析计算被试材料的机械性能指标,试验数据自动处理,动态显示试验曲线,试验结果可存储,打印,也可人工干预分析过程提高分析的准确度。
  四、NDW系列微机控制材料扭转试验机主要性能指标:
项目名称
主要规格
最大试验扭矩
100/200/500Nm
1000/2000Nm
扭矩精确测量范围
2%—100%Fs
试验扭矩示值相对误差
≤±1%(精密级±0.5%)
试验扭矩示值重复性相对误差
自每档量程的20%起≤1%
转角测量范围
0.01°—9999.9°
转角相对误差
≤±1%
转角显示最小分辨率
0.01°
扭角(小角度测量)显示最小分辨率
0.002°
扭转速度范围
0.18°—720°/min,无级调速
试验速度精度
优于示值的±1%
试验转动方向
双向
电源电压
AC220V
两夹头间最大距离为
350mm
450mm
夹持试样尺寸
Φ8—Φ32mm
Φ8—Φ40mm
采用全数字微机伺服闭环控制
具有过载保护功能
  ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

  金属扭转试验机试样的破坏分析
  当试样受扭时,材料处于纯剪切应力状态,圆轴扭转时横截面上作用着最大切应力τ。而在±450斜面上,分别存在最大拉应力σ1和最大压应力σ2,且它们的值都等于τ。低碳钢(塑性材料)的抗切(剪)能力弱于抗拉压能力,故试样受扭破坏后,断口平齐,且沿其横截面被切(剪)断。铸铁(脆性材料)的抗压、抗切(剪)能力均强于抗拉能力,故试样受扭破坏后,沿其450方向被拉断,断口成一螺旋面。两种材料的断口形状见下图。
金属扭转试验机试样的破坏分析
  旋转夹头的调速
  NDW微机控制材料扭转试验机的变形速度一般是由调节电机减速机装置开控制的,调速可在一个很大范围内无极调整。调速由机器操纵面板的操作按钮来控制。速度调整可更具 需求任意调整为快速的运转状态 可慢速的运转状态。同时可以选在旋转夹头的旋转方向,可选择 正转和反转两个方向。扭转试验测试是拉伸以外的又一重要应力状态,常用扭转扭转来研究不同材料在纯剪切应力状态下的机械性质。NDW微机控制材料扭转试验机不仅可用于材料的扭矩试验,配以不同的工装还可以用于各种汽车零部件、标准件、螺栓、焊接件等的你组换试验性能测试。
