杯突试验机的试验原理

作者:来源: 发布时间:2021-02-06 17:09:04

杯突试验机采用机电一体化设计,外观整洁、大方,是对金属薄板和带材进行工艺性能试验的精密设备,可实现用国标GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能,还可实现用GB5125-2008《有色金属冲杯试验方法》检验有色金属板的各向异性。下面91视频聊天COM就来说一说杯突试验机的实验原理以及91视频聊天COM所生产的超薄板杯突试验机主要参数。


杯突试验机的试验原理


一、试验原理

所谓杯突试验机是用于测定金属板材和带材的冷冲压变形性能的试验的仪器。将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕,直到出现一条穿透裂纹,冲头位移测得的凹痕深度即为试验结果。即用一定规格的钢球或球状冲头,向周边具有10kN夹紧力的试样施加压力,直到试样产生穿透裂缝为止,此时冲头压入深度(mm),即为板材的杯突值,此杯突值用来判断材料的塑性变形性能。

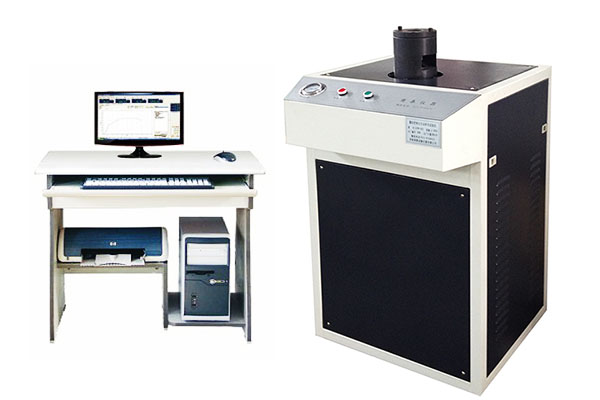

二、超薄板杯突试验机性能特点

1、该杯突试验机采用了新的结构原理,可实现恒速率控制。(过去油缸油源加力无法实现恒速率控制、液压传感器的精度和准确性能也较低)。

2、我公司生产的新型杯突试验机,已改过去的油源加力为伺服电机恒速度加载,同时把液压传感器改为轮辐式传感器,大大提高了试验杯突值的准确性和精度。

3、杯突值测量仪表为进口高精度光栅位移传感器,示值误差精度≤±0.02mm之内,从而提高了该机的可控性和准确性。

4、无论从硬件配置上还是力的传递原理上都较原机有了很大的改善和提高,配置计算机控制,实现了本机的完美性,可实现结果的报表、存储、批次、曲线绘制等等。

三、超薄板杯突试验机技术参数:

1.最大试验力:60kN

2.测力范围:0.2kN~60kN

3.测力精度:示值的±1%

4.试验准确度:杯突值精度±0.02mm

5.试验速度:2~100mm/min (任意速率恒速控制)

6.冲头杯突模具:φ20±0.05

标准垫模孔径:Φ33±0.1mm

标准固定模孔径:Φ27±0.05mm

7.板材最大宽度:100 mm

8.夹持试样厚度:冲杯试验有色金属板:0.010-0.1mm

9.冲头行程:60mm

10.夹紧活塞行程40mm

11.最大冲压负荷:60kN

12.最大夹紧负荷:25 kN

13.杯突值分辨率:0.01mm

14.液压油:N46号液压油

15.外形尺寸:(700×360×1700)mm

16.电源及功率:380V 50Hz 3Kw

以上所述就是91视频聊天COM整理的杯突试验机的实验原理以及91视频聊天COM所生产的超薄板杯突试验机主要参数信息了,希望对大家能够有所帮助。
